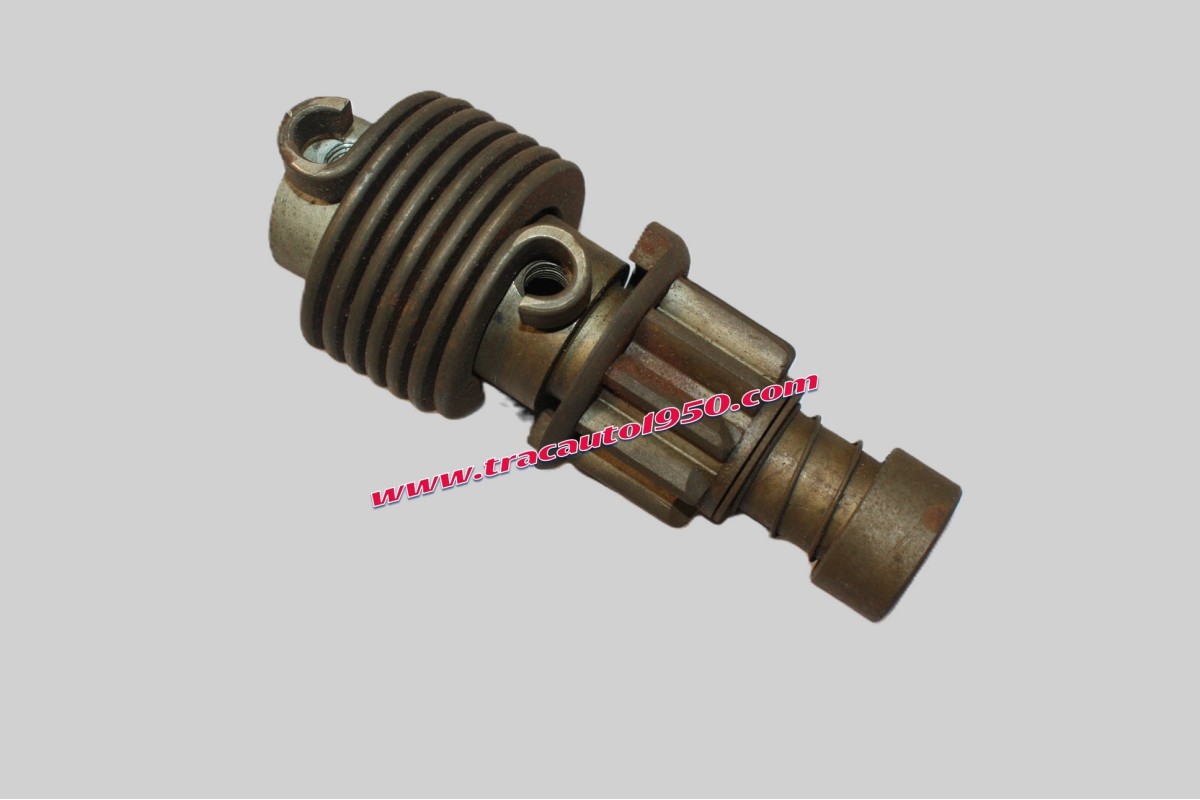

LANCEUR A INERTIE BENDIX 258884 PIGNON 10 DENTS ...CITROEN 15/6 CHENARD DELAHAYE DELAGE TALBOT UNIC

818-039 S *


ATTENTION ;  Bien vérifier les caractéristiques du lanceur (dimensions, sens de rotation et divers...) ci-dessous

Plusieurs modèles de même référence peuvent ne pas avoir les mêmes caractéristiques (notamment nombre de dents, sens de rotation...)



------------------------------------§§§§--------------------------------------------------------------------







Un lanceur à ressort de démarreur de marque BENDIX

Ref Bendix ;  Type  258884 repère E  (voir dimensions)

Bendix ;  120352

Correspondance ;

Benada ;  nc




Lanceur type à inertie avec axe central

Manque les 2 vis de fixation du ressort d'entrainement (voir photos)

Longueur ; 131mm

Diamètre du boitier ;  mm

Diamètre arbre d'induit ; 15,8mm

Pignon ; réf Bendix 257580 ;

Nombre de dents ;  10

Diamètre du pignon max ;  50mm

Diamètre du pignon (dents) ;  40mm

Largeur totale du pignon ;  37,4mm

Ressort ; réf 102859

Diamètre ext du ressort ;  54,2mm

Diamètre int du ressort ;  32,6mm

Longueur du ressort ;  44,2mm

Nbre de spires ;  7

Sens de rotation ;  Gauche  SIH

Montage sur démarreurs Citroen  n° ;

A vérifier  voir dimensions ci-dessus


Montage sur démarreurs SAEG  n° ;

Type 180 - 128

Montage sur démarreurs Marchal-Vaucanson  n° ;

Type Q2N3 / QTN2 / QT-2N

Montage sur démarreurs Ducellier  n° ;

Type F40 Sp6

Montage sur démarreurs Paris-Rhône  n° ;

Type DS3 - DS300

Montage sur véhicules suivants (uniquement à titre indicatif) ;

                       Voir photos, descriptif et dimensions ...

Possible à vérifier  ??

- Citroen ; (voir caractéristiques ci-dessus)

Traction Avant  15/6  15cv PVL6   avant 03/1947

- Chenard et Walcker ; (voir caractéristiques ci-dessus)

Type  T8

Type U16 / U17

- Delage ; (voir caractéristiques ci-dessus)

Type  D6-11

Type D8-15

- Delahaye ; (voir caractéristiques ci-dessus)

Type  92 - 102  - 112

- Talbot ; (voir caractéristiques ci-dessus)

Type  K78 - M67 - M67C - M75C

Type  ME 67 - T8 - T105 - T110

Type  T150

- Unic ; (voir caractéristiques ci-dessus)

Type  U4C - U4D - L7 - L11

Type  M9A - M9B - M16 - M16A/B

Type  S12B - S17 - S20 - S25...

Etat de l'objet ; Neuf d'origine, vendu dans son jus, manque les 2 vis de fixation du ressort

Pièce d'époque. Stock ancien garage.
